Оборудование для жесткой эндоскопии: основные компоненты и критерии выбора

Эндоскопические технологии позволяют врачу осматривать внутренние структуры и выполнять различные диагностические и хирургические манипуляции через небольшие доступы. Для таких задач применяются оптические системы, источники света, камеры и специализированные инструменты. При оснащении операционного или диагностического отделения можно рассматривать Оборудование и инструменты для жесткой эндоскопии, подбирая компоненты с учетом медицинской специализации, предполагаемых вмешательств, совместимости элементов системы и требований к обработке медицинских изделий.

Жесткий эндоскоп отличается от гибкого прежде всего конструкцией вводимой части. Он сохраняет заданную форму и обеспечивает передачу изображения через оптическую систему. Такая техника широко используется в хирургии и ряде других медицинских направлений, где особенности доступа позволяют применять жесткий инструмент.

Что представляет собой жесткий эндоскоп

В основе системы находится эндоскоп с жесткой трубкой и оптическими элементами. Через него врач получает изображение исследуемой области. В зависимости от назначения приборы различаются диаметром, длиной, направлением обзора и конструктивным исполнением.

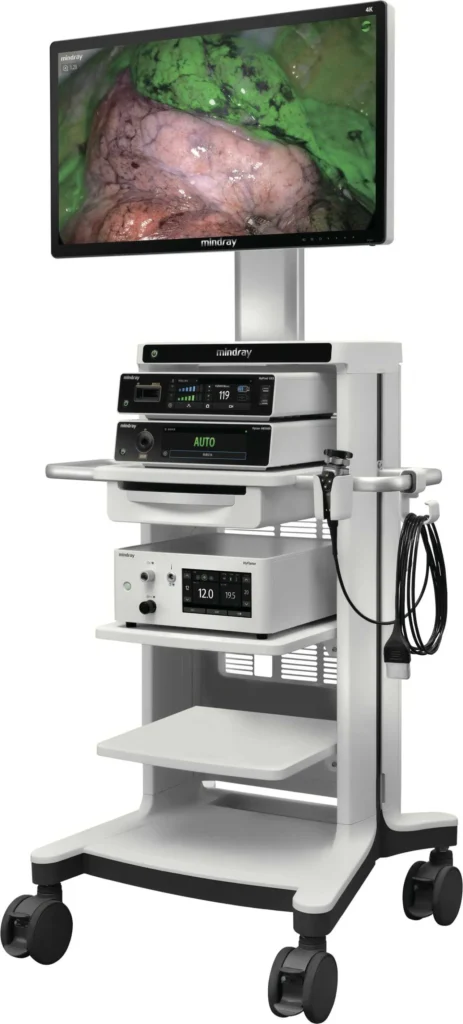

Самого эндоскопа для полноценной работы обычно недостаточно. Современное рабочее место представляет собой комплекс оборудования, компоненты которого взаимодействуют друг с другом.

В систему могут входить:

жесткие эндоскопы различного назначения;
эндоскопическая камера;
видеопроцессор или блок управления камерой;
источник света;
световод;
медицинский монитор;
инсуффляционное и ирригационное оборудование, если оно требуется для конкретной процедуры;
рабочие тубусы и дополнительные элементы;
ручные эндоскопические инструменты;
оборудование для документирования изображения.

Где применяется жесткая эндоскопия

Жесткие эндоскопические системы используются в разных медицинских специальностях. Конкретная конфигурация оборудования зависит от анатомической области и вида вмешательства.


Направление	Примеры применения эндоскопических технологий
Лапароскопическая хирургия	Осмотр брюшной полости и выполнение малоинвазивных хирургических вмешательств
Артроскопия	Диагностика и хирургические манипуляции внутри суставов
Урология	Эндоскопические исследования и вмешательства на органах мочевыделительной системы
Гинекология	Визуальный контроль при ряде диагностических и хирургических процедур
Оториноларингология	Исследование и проведение манипуляций в области ЛОР-органов
Торакальная хирургия	Эндоскопическая визуализация и выполнение отдельных вмешательств в грудной полости

Оборудование для этих направлений не следует считать взаимозаменяемым только потому, что оно относится к жесткой эндоскопии. Размеры, геометрия, рабочие каналы и дополнительные инструменты подбираются под конкретные задачи.

Почему важен угол обзора

Одна из характеристик жесткого эндоскопа — направление наблюдения. Оптика может обеспечивать прямой или угловой обзор.

Прямая оптика позволяет видеть область перед дистальным концом эндоскопа. Угловые варианты дают возможность осматривать структуры, расположенные в стороне от продольной оси инструмента.

Выбор зависит от процедуры и анатомической области. В некоторых вмешательствах специалист использует несколько вариантов оптики, меняя их по мере необходимости.

Эндоскопическая камера

В современной видеоэндоскопической системе изображение передается с оптики на камеру, а затем выводится на монитор. От характеристик всей цепочки зависит то, насколько детально медицинский специалист видит рабочую область.

При выборе камеры оценивают разрешение, особенности цветопередачи, возможности настройки, эргономику головки камеры и совместимость с другими компонентами комплекса.

Важно рассматривать качество изображения как результат работы всей системы. Высокие характеристики одного компонента не компенсируют ограничения остальных элементов видеотракта.

Источник света и световод

Внутренние полости организма не имеют естественного освещения, достаточного для эндоскопического наблюдения. Поэтому свет подается от внешнего источника через световод к эндоскопу.

Современные системы могут использовать различные технологии источников света. При подборе учитываются требуемая интенсивность освещения, совместимость со световодом и эндоскопом, ресурс оборудования и особенности эксплуатации.

Состояние световода также влияет на результат. Повреждение его внутренних волокон может ухудшать передачу света даже при исправном источнике.

Монитор как часть эндоскопической системы

Во время видеоэндоскопического вмешательства врач ориентируется по изображению на экране, поэтому медицинский монитор является полноценной частью рабочего комплекса.

При его выборе важны разрешение, размер экрана, передача оттенков, яркость, контрастность и доступные интерфейсы подключения. Размещение монитора в операционной также имеет значение: изображение должно быть хорошо видно специалисту без необходимости постоянно принимать неудобное положение.

Инструменты для эндоскопических вмешательств

Визуализация — только одна из функций эндоскопической системы. Для выполнения манипуляций применяются специализированные инструменты.

В зависимости от направления и процедуры могут использоваться:

зажимы;
ножницы;
диссекторы;
щипцы;
иглодержатели;
инструменты для захвата тканей;
электрохирургические инструменты;
троакары и другие элементы доступа.

Каждый инструмент должен соответствовать назначению, используемой системе и требованиям конкретной медицинской процедуры. При закупке важно учитывать не только первоначальную комплектацию, но и доступность инструментов, которые потребуется заменять или дополнительно приобретать в дальнейшем.

Совместимость компонентов — один из главных вопросов

При оснащении эндоскопической операционной оборудование нередко закупается не одновременно. Например, медицинское учреждение уже располагает видеосистемой и хочет приобрести дополнительную оптику или инструменты.

В такой ситуации необходимо заранее проверить механическую, оптическую и электрическую совместимость компонентов. Одинаковое назначение двух устройств еще не означает, что их можно корректно объединить в одну систему.

Следует учитывать тип соединений, интерфейсы, размеры инструментов и другие технические характеристики. При наличии сомнений совместимость лучше уточнить у поставщика или производителя до покупки.

Обработка и стерилизация

Многоразовые эндоскопические инструменты контактируют с тканями и биологическими жидкостями, поэтому их обработка является важнейшей частью безопасной эксплуатации.

Метод очистки, дезинфекции и стерилизации выбирается не произвольно. Необходимо строго соблюдать инструкции производителя конкретного медицинского изделия и действующие требования медицинской организации.

Разные компоненты могут иметь различные ограничения по температуре, химическим веществам и способам стерилизации. Метод, подходящий для одного металлического инструмента, не обязательно допустим для камеры, световода или оптики.

Поэтому еще при закупке стоит выяснить, насколько оборудование совместимо с существующей в учреждении системой обработки медицинских изделий.

Почему важно бережно обращаться с оптикой

Жесткая конструкция не означает, что эндоскопическая оптика нечувствительна к механическим воздействиям. Удары, падения и неправильная транспортировка способны привести к повреждению внутренних элементов.

После обработки оборудование необходимо хранить и транспортировать таким образом, чтобы исключить случайные удары и чрезмерную нагрузку. Персонал должен быть обучен правилам обращения с конкретными моделями.

Что учитывать при оснащении медицинского учреждения

Рациональнее начинать закупку не с выбора отдельных устройств, а с определения клинических задач. Необходимо понимать, какие процедуры планируется проводить, сколько операций ожидается и какое оборудование уже имеется.

При подготовке технического задания стоит оценить:

медицинское направление и перечень вмешательств;
необходимые типы и размеры эндоскопов;
требования к видеосистеме;
необходимый набор инструментов;
совместимость оборудования;
условия очистки и стерилизации;
доступность расходных материалов;
возможность ремонта и сервисного обслуживания;
наличие необходимой документации на медицинские изделия;
возможность дальнейшего расширения системы.

Почему сервис имеет значение

Эндоскопическое оборудование используется как единый комплекс. Выход из строя даже относительно небольшого компонента способен ограничить работу всей системы.

Поэтому при выборе поставщика имеет значение не только стоимость первоначальной закупки. Стоит заранее выяснить условия гарантийного обслуживания, возможности диагностики и ремонта, доступность запасных компонентов и сроки поставки необходимых изделий.

Для медицинского учреждения простой оборудования может означать перенос запланированных процедур, поэтому вопросы последующего обслуживания желательно учитывать еще на этапе оснащения.

Заключение

Жесткая эндоскопия представляет собой целый комплекс технологий, а не один прибор. Для полноценной работы могут потребоваться оптика, камера, источник света, монитор, рабочие инструменты и дополнительное оборудование, соответствующее конкретному медицинскому направлению.

При оснащении кабинета или операционной важно учитывать клинические задачи, совместимость компонентов, возможности обработки и стерилизации, эргономику и доступность сервисного обслуживания. Системный подход к подбору оборудования позволяет создать рабочее место, соответствующее требованиям специалистов и особенностям проводимых вмешательств.
